Katup kupu-kupu adalah jenis katup yang dipasang pada pipa, digunakan untuk mengontrol sirkulasi media di dalam pipa. Katup kupu-kupu dicirikan oleh struktur yang sederhana, bobot ringan, termasuk perangkat transmisi, badan katup, pelat katup, batang katup, dudukan katup, dan sebagainya. Dibandingkan dengan jenis katup lainnya, katup kupu-kupu memiliki momen buka dan tutup yang kecil, kecepatan peralihan yang cepat, dan juga paling hemat tenaga kerja. Kinerja yang paling menonjol adalah katup kupu-kupu manual.
Bagian pembuka dan penutup katup kupu-kupu adalah pelat kupu-kupu berbentuk cakram, yang berputar mengelilingi batang katup di dalam badan katup. Pelat tersebut hanya berputar 90 derajat untuk membuka katup kupu-kupu sepenuhnya. Ketika katup kupu-kupu terbuka sepenuhnya, hanya ketebalan pelat kupu-kupu yang menjadi hambatan aliran media di dalam pipa, dan hambatan aliran tersebut sangat kecil.
Katup kupu-kupu sangat banyak digunakan, hampir dalam produksi dan kehidupan sehari-hari kita, Anda dapat melihat gambar katup kupu-kupu. Secara umum, katup kupu-kupu cocok untuk semua jenis air dan sebagian media fluida dengan suhu dan tekanan normal, seperti pipa air domestik, pipa air sirkulasi, pipa pembuangan limbah, dan sebagainya dapat menggunakan katup kupu-kupu sebagai pengontrol dan pengatur aliran. Selain itu, beberapa pipa media bubuk, minyak, dan lumpur juga cocok untuk katup kupu-kupu. Katup kupu-kupu juga dapat digunakan pada pipa ventilasi.
Dibandingkan dengan katup lain sepertikatup periksa, katup gerbang,Saringan berbentuk Ydan seterusnya, katup kupu-kupu lebih cocok untuk membuat katup berdiameter besar. Alasannya adalah, dengan ukuran yang sama seperti jenis katup lainnya, katup kupu-kupu lebih kecil, lebih ringan, lebih mudah, dan lebih murah. Ketika diameternya semakin besar, keunggulan katup kupu-kupu menjadi semakin jelas.
Meskipun katup kupu-kupu dapat digunakan untuk mengatur aliran dalam pipa, katup kupu-kupu biasanya jarang digunakan untuk mengatur aliran dalam pipa berdiameter kecil. Pertama, karena tidak mudah untuk diatur, dan kedua karena kinerja penyegelan katup kupu-kupu dibandingkan dengan katup globe dan katup bola, terdapat perbedaan tertentu.
Katup kupu-kupu memiliki segel lunak dan segel logam, kedua bentuk penyegelan katup kupu-kupu yang berbeda ini juga memiliki kegunaan yang berbeda pula.
TWS Valve adalah perusahaan produksi dan penjualan utama dari...katup kupu-kupu segel lunak.

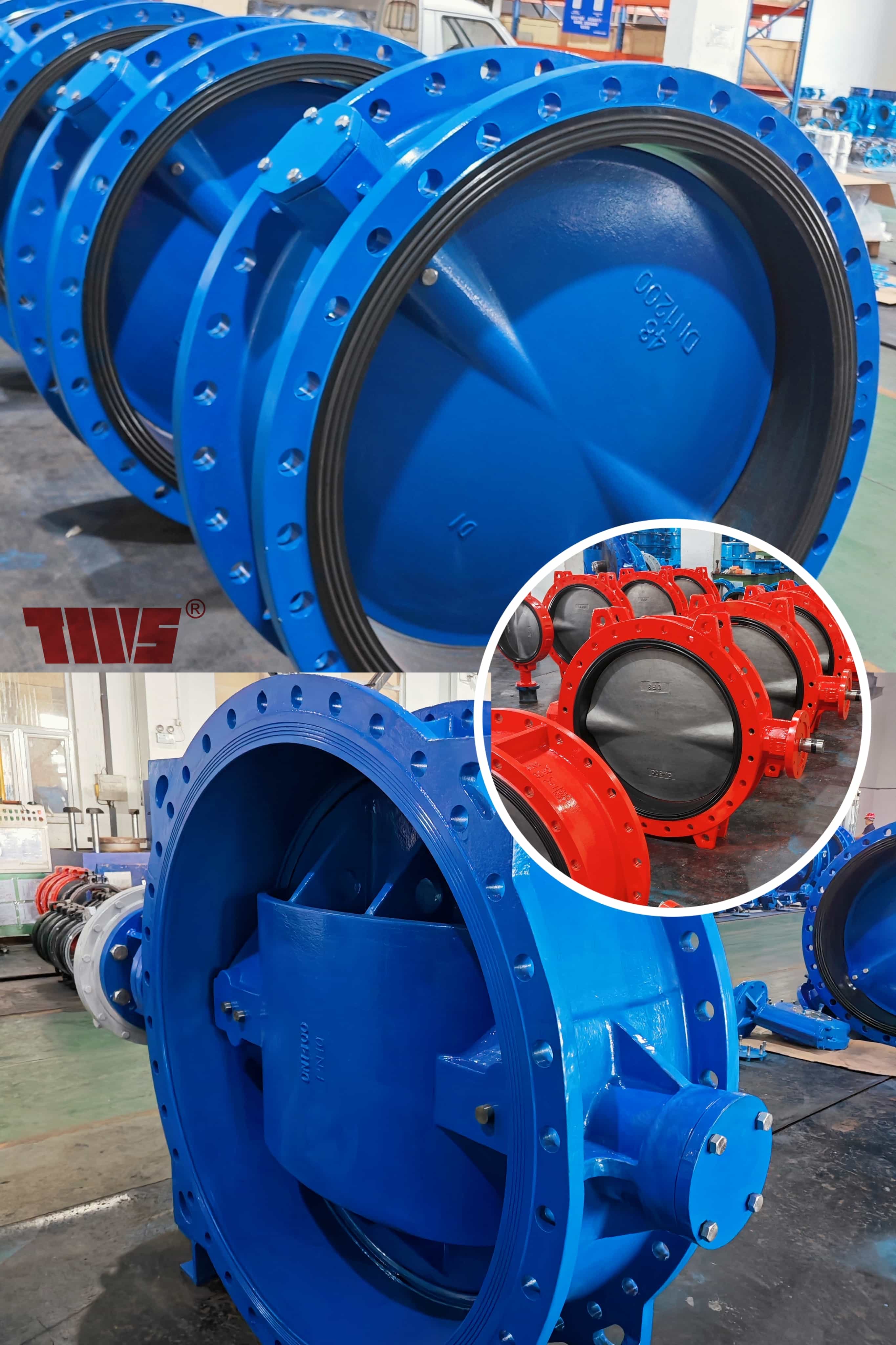

Katup kupu-kupu dengan dudukan karet memiliki kinerja penyegelan yang baik, tetapi tidak tahan terhadap lingkungan suhu dan tekanan tinggi, sehingga umumnya digunakan untuk air, udara, minyak, dan media asam dan basa lemah lainnya. Katup kupu-kupu elastis meliputiKatup kupu-kupu wafer, Katup kupu-kupu lug, Katup kupu-kupu konsentris berflensa danKatup kupu-kupu eksentrik.
Katup kupu-kupu logam tertutup rapat dapat digunakan dalam lingkungan suhu dan tekanan tinggi, serta tahan korosi, umumnya digunakan dalam industri kimia, peleburan, dan kondisi kerja kompleks lainnya.
Cara pengoperasian katup kupu-kupu tidak sama, dan penggunaannya pun berbeda. Biasanya, katup kupu-kupu yang dipasang dengan perangkat listrik atau pneumatik akan digunakan dalam kondisi berbahaya tertentu, seperti pipa di ketinggian, pipa berisi media beracun dan berbahaya. Katup kupu-kupu manual tidak cocok untuk pengoperasian manual, sehingga diperlukan katup kupu-kupu listrik atau katup kupu-kupu pneumatik.
